ESP32无线模块开发

admin

最近在做一款低功耗设备，SoC选用上海乐鑫科技的一款ESP32 wifi模组。乐鑫官网。

ESP32简介

ESP32是集成了2.4GHz WiFi和蓝牙双模块的单芯片方案，专为移动设备、可穿戴设备和物联网应用而设计。在功能简单的使用环境下具有很好的实用性，且操作简单，ESP32提供针对不同环境下的低功耗方案，功能框图如下：

ESP32提供了1296K片上存储器地址空间，19704K片外存储器地址空间。
* 片上存储包括：448K的内部ROM，520K的内部SRAM和少量的RTC Memory
* 片外存储器包括：最大支持16M片外SPI Flash和最大支持8M的片外SPI SRAM。

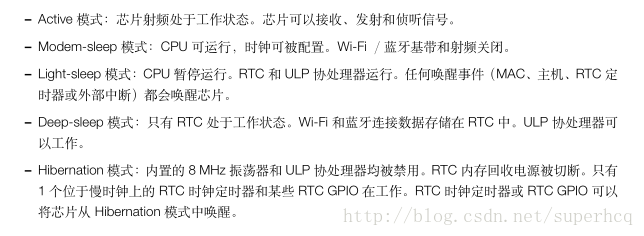

ESP32提供了低功耗管理功能，可配置设备进入省点模式，具体模式如下图所示：

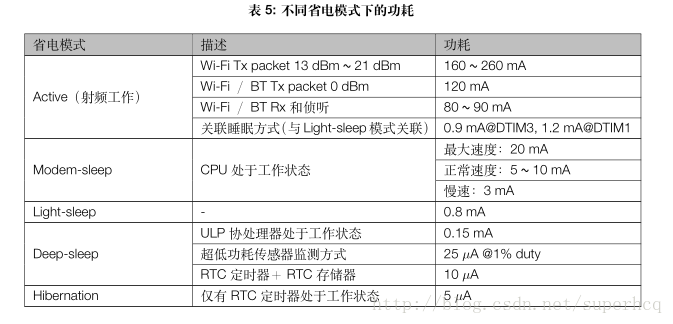

不同模式下的功耗参考值：

乐鑫官方提供了详细的设计资料和软硬件参考用例，资源下载乐鑫官方资料下载链接。

软件开发环境

搭建软件开发环境，主要分为以下三步：

• esp32开发板
• esp-if SDK开发包
• 固件烧写工具


esp32开发板

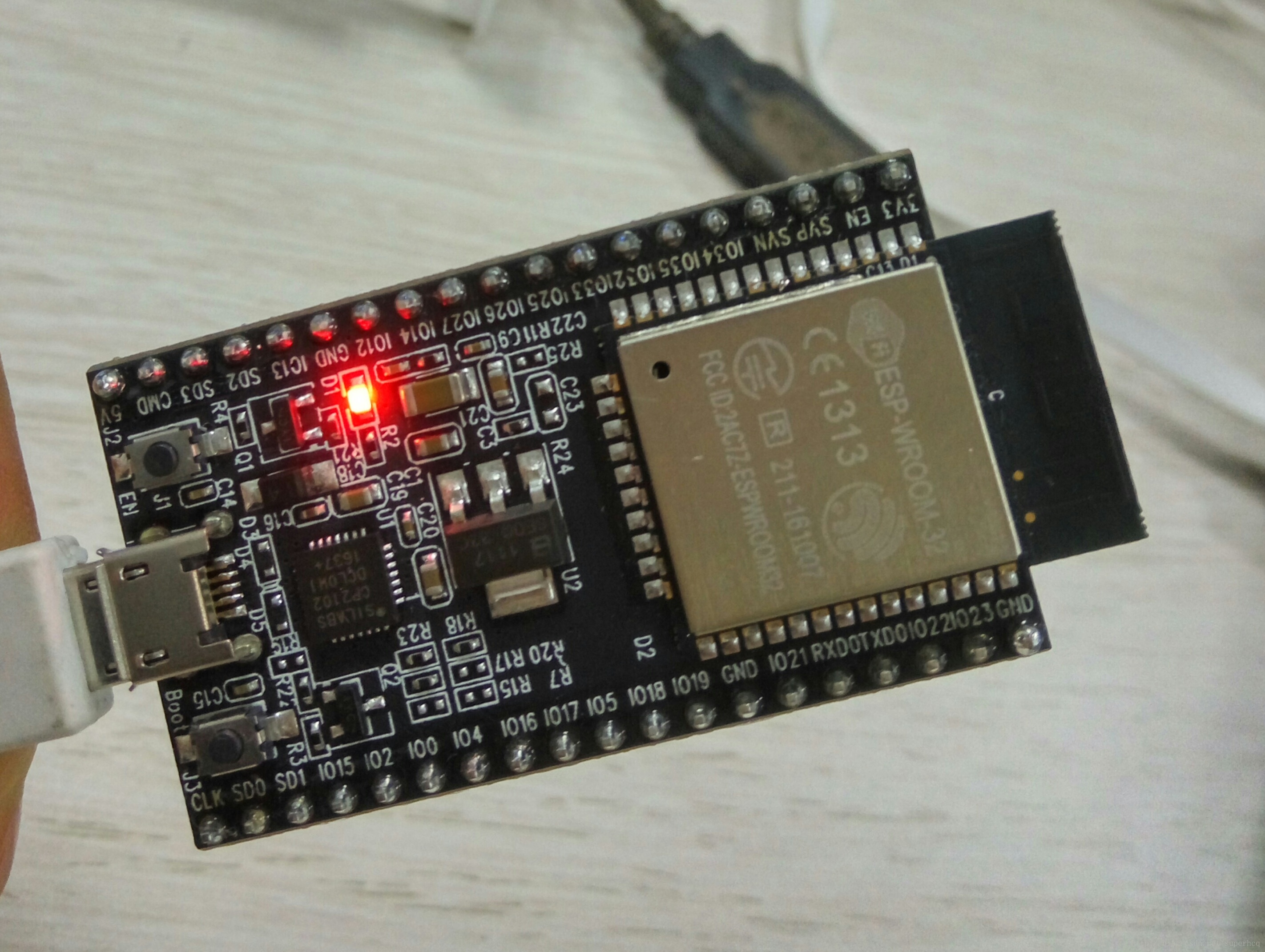

可根据乐鑫官方提供的硬件设计参考自己设计开发板，乐鑫提供了集成的开发板，查看链接，效果图如下所示

esp-if SDK开发包

（1）下载源码
SDK源码下载链接esp-if，

（2）配置环境变量，在~/.bashrc文件末尾增加：

export IDF_PATH=/home/test/share/code/esp32/sourceexport PATH=/home/test/share/code/esp32/toolchain/xtensa-esp32-elf/bin:$PATH

• 1
• 2


（3）编译源码和example
进入examples/wifi/wpa2_enterprise/目录

# 编译选项配置make menuconfig

• 1
• 2


# 开始编译make

• 1
• 2


固件烧写工具

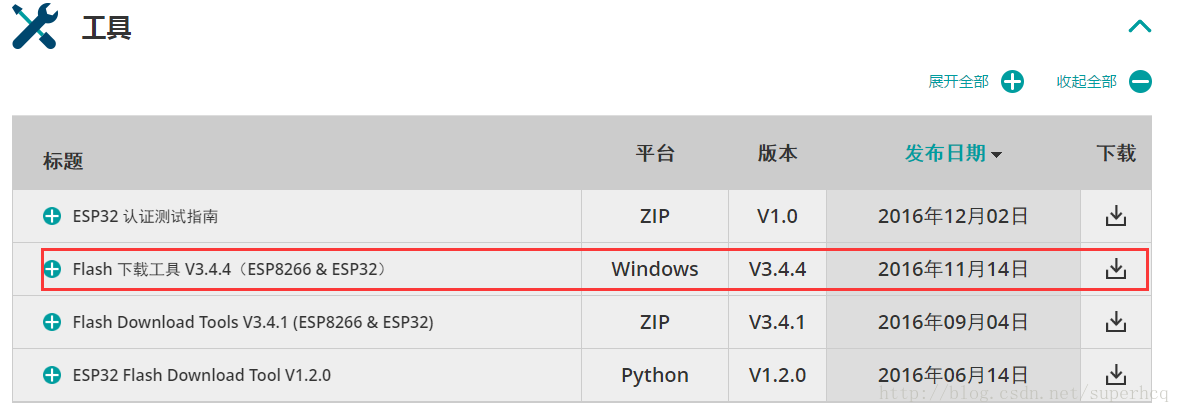

下载ESP32烧写工具下载链接

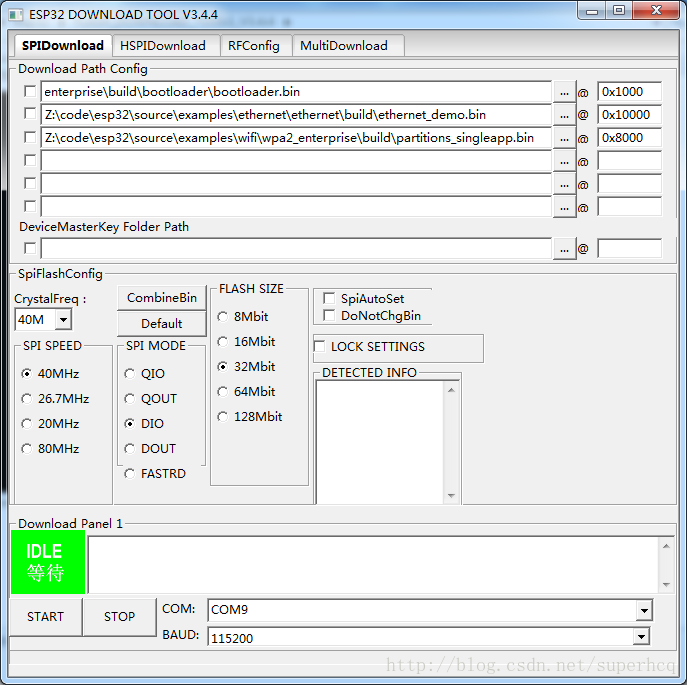

运行 ESPFlashDownloadTool_v3.4.4.exe 如下图所示，选择esp32，连接串口，开始下载固件

项目功能开发

功能需求如下：

（1）设备启动后初始状态自动进入AP模式，热点为esp_xxx（可选mac地址后4个字节），无密码

（2）客户端软件支持配置AP连接，并发送路由器wifi信息到设备

（3）设备接收到wifi信息后，退出AP模式，进入station模式开始连接wifi

（4）设备无操作时进入睡眠模式，间隔30s唤醒

（5）设备支持外部按键唤醒，唤醒后自动连接wifi

部分代码如下（参考SDK的example）：

•


更多功能可根据sdk手册进行相应配置。
