MV-MVICS智能机器视觉图像处理软件

admin

MV-MVICS机器视觉软件始终以"快速集成和应用"为研发思想，确保为用户提供"智能、高效、稳定"的机器视觉软件。 MV-MVICS软件充分利用了图形用户界面，通过在显示器上操作图形图标的方式来解决复杂的机器视觉问题，即使是完全不了解机器视觉图像算法的非专业人士也可以通过本软件完成非标检测项目。

MV-MVICS机器视觉软件将"操作简单、使用灵活和稳定可靠"完美融合，是各个行业用于解决"在线检测"和"离线检测"的绝佳工具。

MV-MVICS视觉检测软件可应用于电子行业、汽车和金属行业、食品行业、医药行业、包装容器行业、液晶半导体行业、太阳能行业等等。实现产品OCR检测、尺寸测量、定位、机器人导航等等检测需求。

本软件可提供给客户“试用版”，供客户进行前期产品功能体验，从而选择适合用户的功能模块，并且可以完成硬件选型。

功能

MV-MVICS机器视觉软件涵盖了完成机器视觉项目的所有功能，包括“图像采集”、“视觉检测”、“一维、二维码读取”、“测量”、“通信”、“逻辑控制”、“输出显示”等等方面。

具体有12个命令模块，60多个细分功能，如下表：

图像采集Image acquisition	校准工具Calibration	过滤命令Filter commands	对象检测Object detection
边缘检测Edge detection	几何Geometry	测量工具Measurements	顺序控制Sequence control
通讯Communication	读码器/OCRCode reader	色彩Color	其他Others

所有功能进行“图标化”设计，使用时直接拖动图标即可。不是“传统视觉开发包”那样难以理解的算子，又具备“传统视觉开发包”同样的功能；不用复杂的代码编写，又能完成所有的检测要求。

运行模式

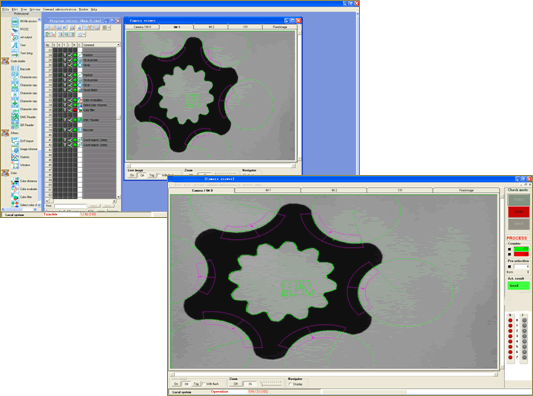

MV-MVICS机器视觉软件的主要运行模式有两种：配置模式(Configuration)和检测模式(Check)。在配置模式(Configuration)下进行检测程序的编辑、修改、试运行；在检测模式(Check)下运行程序、输出结果等。

通讯

MV-MVICS机器视觉软件包括了常见的通讯方式：I/O、串口、以太网，可以进行机器人视觉导航、PLC通讯等，客户可以根据实际项目需求进行通讯方式的合理选择。软件还包括图像传输（Image transfer）功能，即可以将检测图片传输到任何指定的IP地址，方便对检测效果进行分析。同时，软件还支持对PC中的INI文件进行读、写、新建、删除等操作，可以方便地保存检测数据。

其他

MV-MVICS机器视觉软件支持多相机同时工作，方便进行不同工位的同时检测或者同一工位的不同检测需求（例如，工位1和工位2同时检测或者对工位1同时进行尺寸测量和二维码读取）。用户还可根据个人需求对检测界面进行个性化设置。

功能模块

软件实现高度模块化，可拆分为3个不同版本独立运行。

客户可根据需要进行自由选择。

各个模块及支持的功能如下表：

命令	功能	基础版	标准版	专业版
图像采集	异步图像采集、相机控制	●	●	●
	寄存器存取			●
	相机设置、扑捉图像	●	●	●
校正工具	校准、畸变校正	●	●	●
	调整位置			●
过滤工具	修改灰度值、过滤	●	●	●
	亮度调整、过滤工具包	●	●	●
	彩色定义区域			●
	删除背景			●
	环滤波器		●	●
对象检测	轮廓检查、智能匹配		●	●
	计数	●	●	●
	相关性、特殊相关性		●	●
边缘检测	圆形计数器、圆形探头	●	●	●
	Riehmann探头、轮廓跟踪		●	●
	边缘计数器、矩形探头	●	●	●
几何	角、圆、点、点列表、直线	●	●	●
	到直线的位置	●	●	●
测量工具	区域检查、距离、自由卡尺	●	●	●
	卡尺、横截面		●	●
	确定曲线、测量引脚			●
	测量缝隙宽度		●	●
顺序控制	访问变量、评估、直译器控制	●	●	●
	调用外部函数、开始外部程序		●	●
	执行子程序		●	●
	脚本直调器、秒表	●	●	●
通讯	检查输入、传输图像	●	●	●
	INI-file存取、RS232	●	●	●
	设置输出、文本、文本字符串	●	●	●
读码器/OCR	条码、DMC读码、QR读码		●	●
	字符识别(四叉树)、字符串		●	●
	字符分离(条码)、字符分离(对象)		●	●
	字符分离(探头)		●	●
其他	导入DXF、统计			●
	图像信息、窗口	●	●	●
颜色	色彩距离、色彩评估			●
	色彩过滤、选择色彩通道			●
